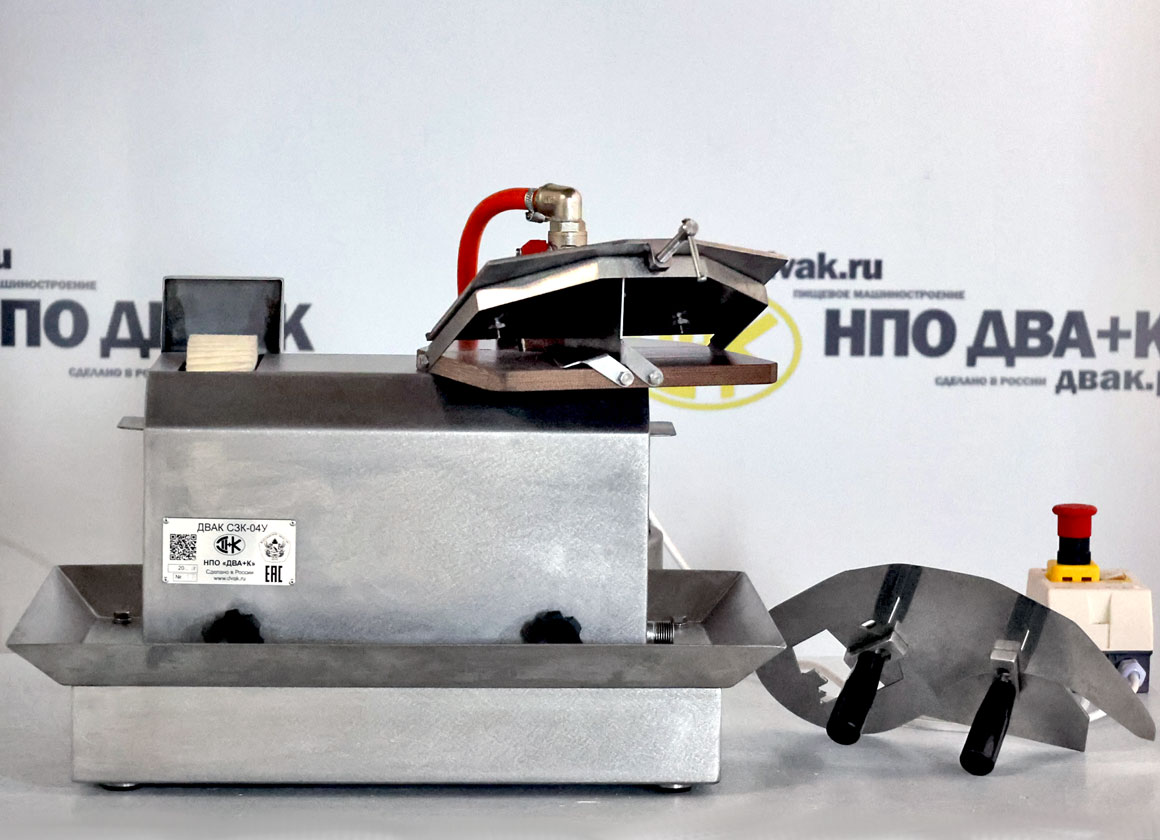

Заточной станок для куттерных ножей СЗК-04У

Заточной станок для куттерных ножей для заточки и полировки ножей любых типов, для куттеров от 20 до 750л., как отечественного, так и импортного производства.

Заточной станок для куттерных ножей обеспечивает правильную заточку режущей кромки куттерного ножа, влияет на качество и степень измельчения фарша, температуру нагрева фарша, продолжительность куттерования, длительность эксплуатации, как ножевой головки, так и самого куттера.

На станке производится заточка и полировка режущей кромки куттерных ножей любых типов, для куттеров от 20 до 750л., как отечественного, так и импортного производства.

Преимуществами данного станка является соблюдение им 2-х геометрических размеров: угла заточки и профиля режущей кромки ножа, а также простота использования.

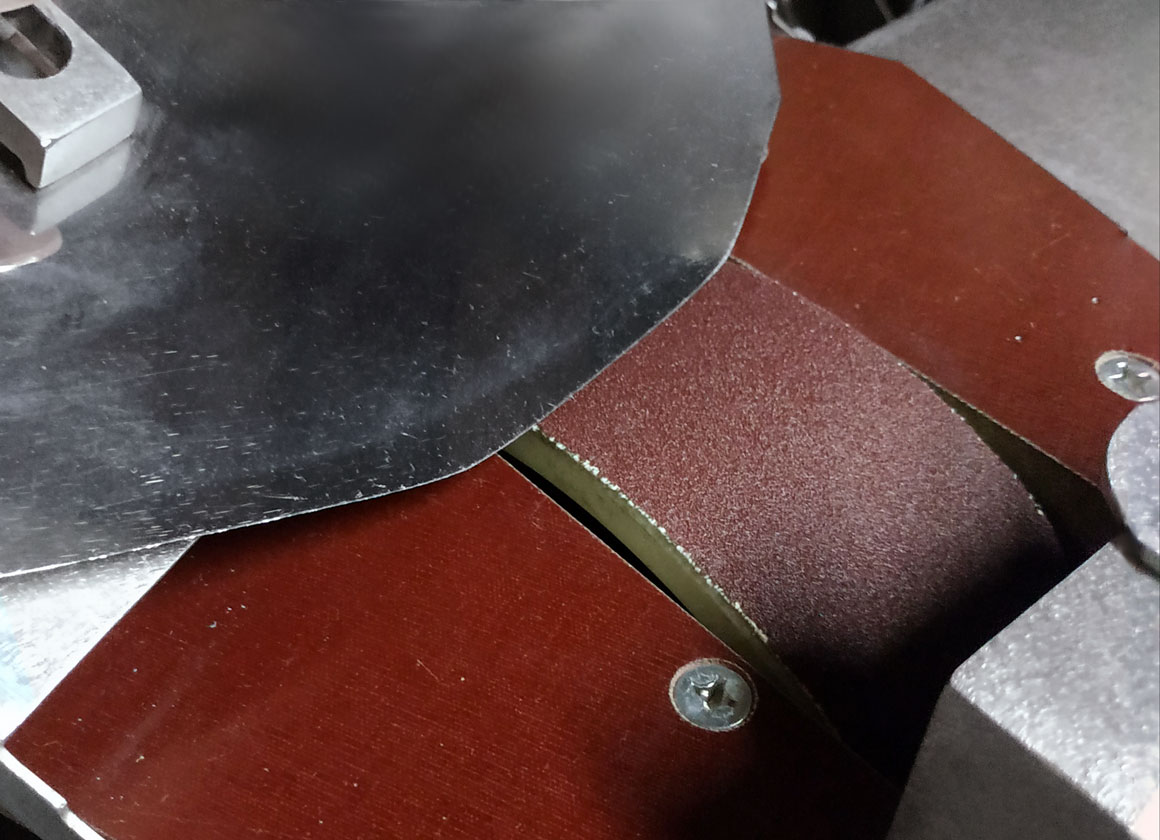

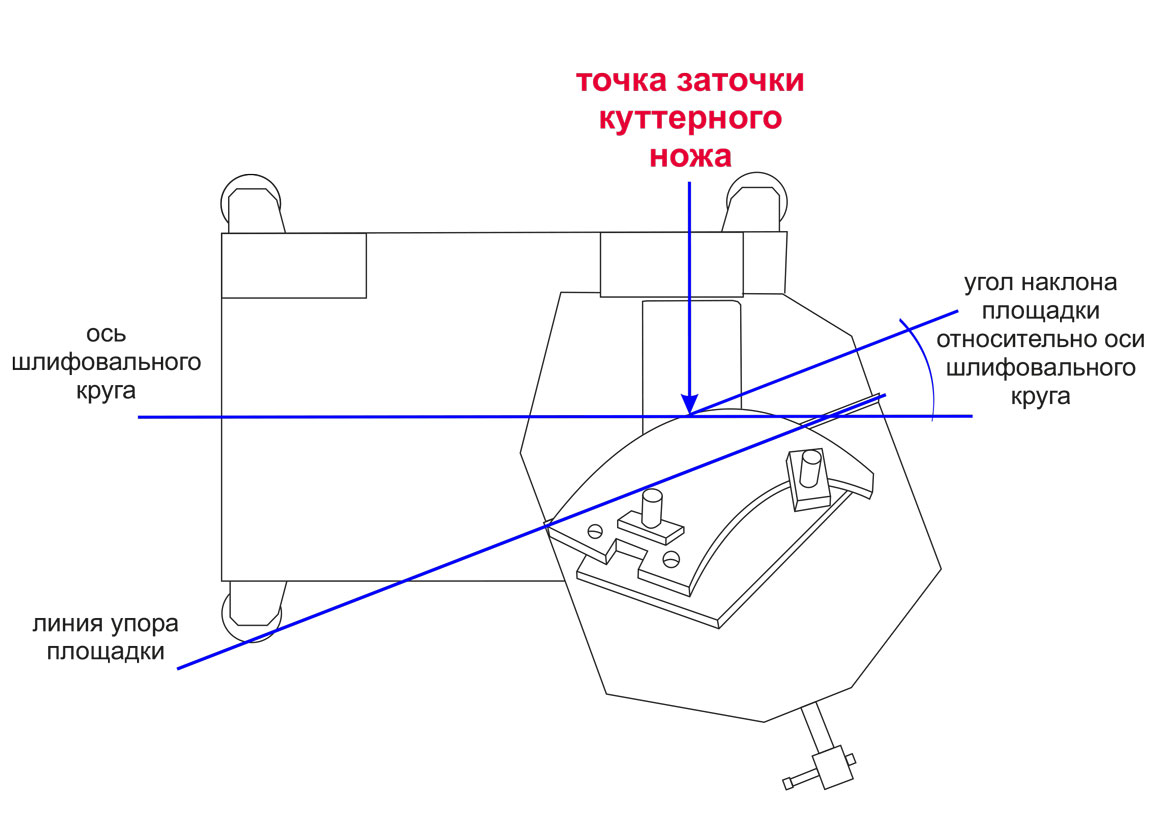

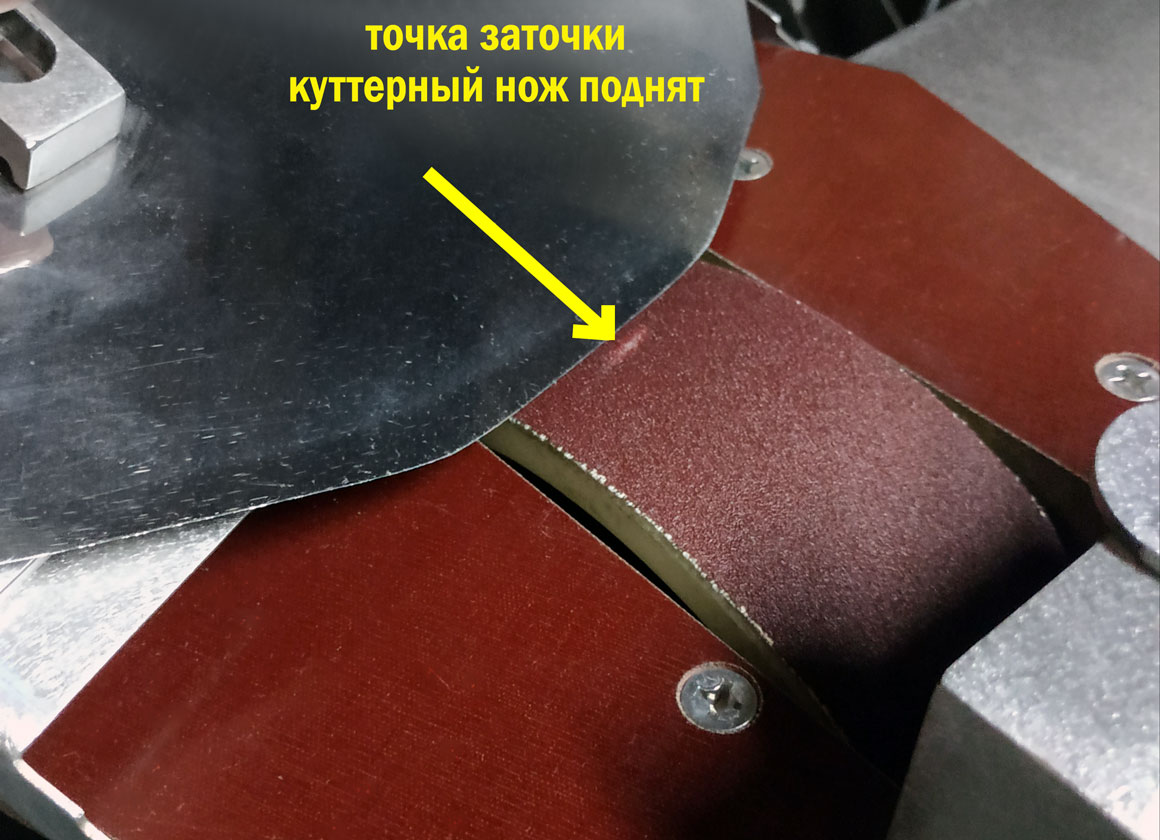

Для обеспечения точечного контакта ножа со шлифовальным кругом, копир (точно повторяющий линию лезвия ножа) упирается в площадку, расположенную под углом к оси шлифовального круга, таким образом обеспечивается плоскостная заточка куттерных ножей разных толщин (2-7 мм).

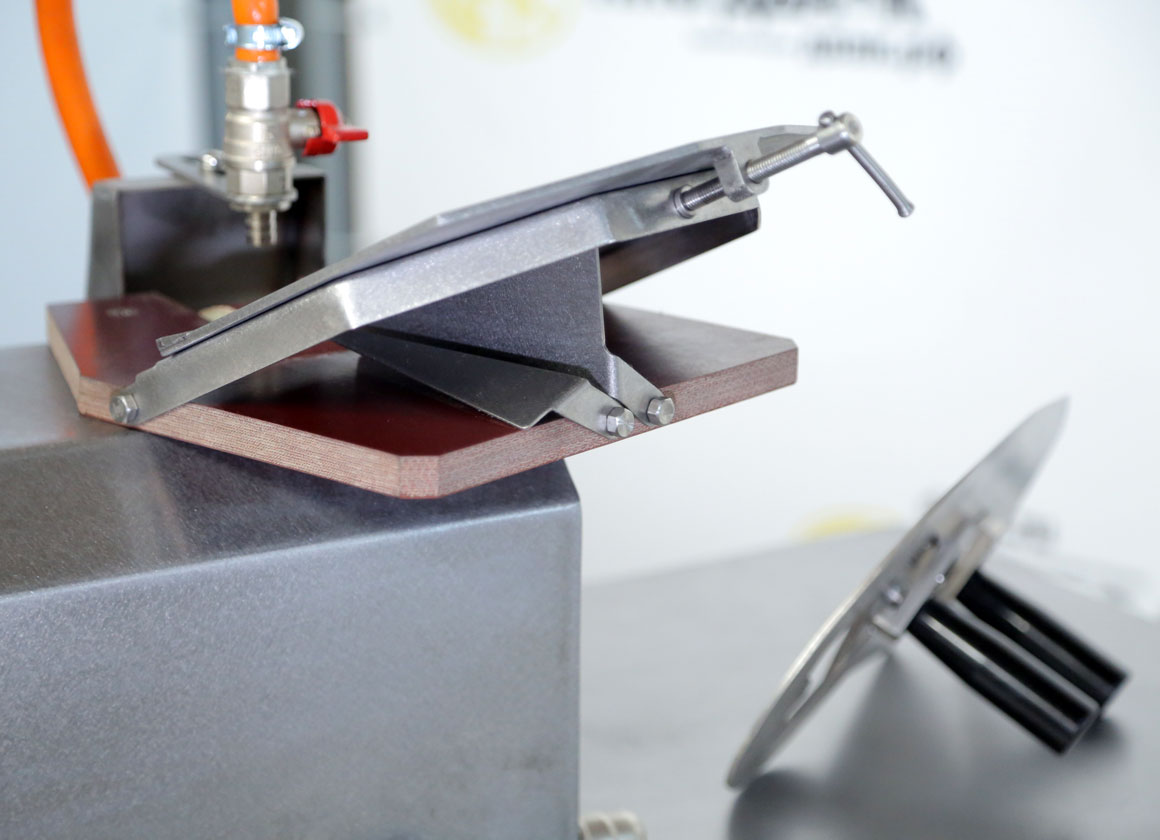

Для соблюдения углов заточки и отточки (27 и 14 градусов соответственно), площадка опирается на упоры-шаблоны соответствующие этим углам.

Для точного соблюдения линии лезвия (профиля режущей кромки), куттерный нож устанавливается на копир, в точности повторяющий линию лезвия. Копир изготавливается индивидуально для каждого вида и типа куттерного ножа. Один вид копира входит в стоимость станка.

Базовая комплектация без системы охлаждения СОЖ и специального стола. Подвод охлаждающей жидкости или воды Вы можете осуществить самостоятельно, присоединив подающий и выводящий шланги к станку. Для этого на станке установлены патрубки. Для сбора охлаждающей жидкости станок установлен на поддон.

Технические характеристики

Линейная скорость абразивной ленты
15 м/с
Частота вращения войлочного круга
1320 об/мин
Мощность привода
0,37 кВт
Напряжение
380 В
Углы заточки ножей
14 и 27 градусов
Габаритные размеры (базовая комплектация с поддоном) д.ш.в.
440 / 580 / 400 мм
Масса
35 кг

Дополнительная комплектация

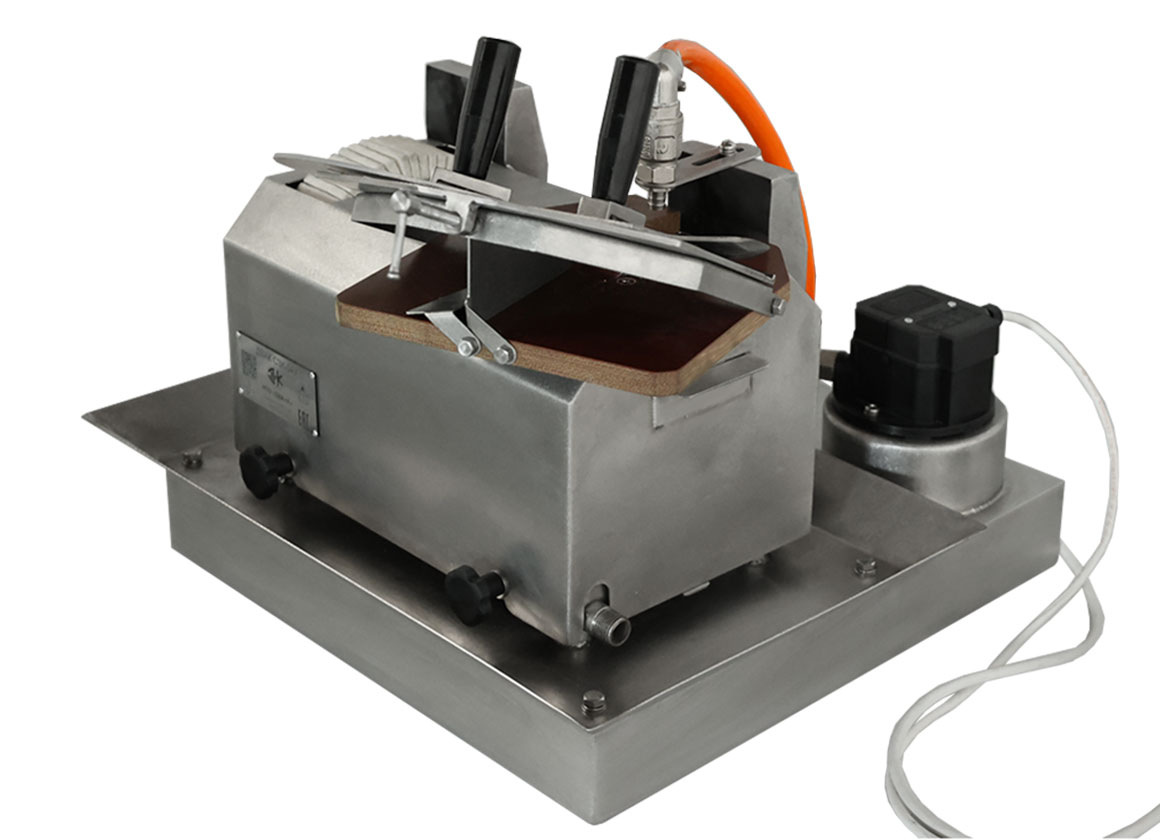

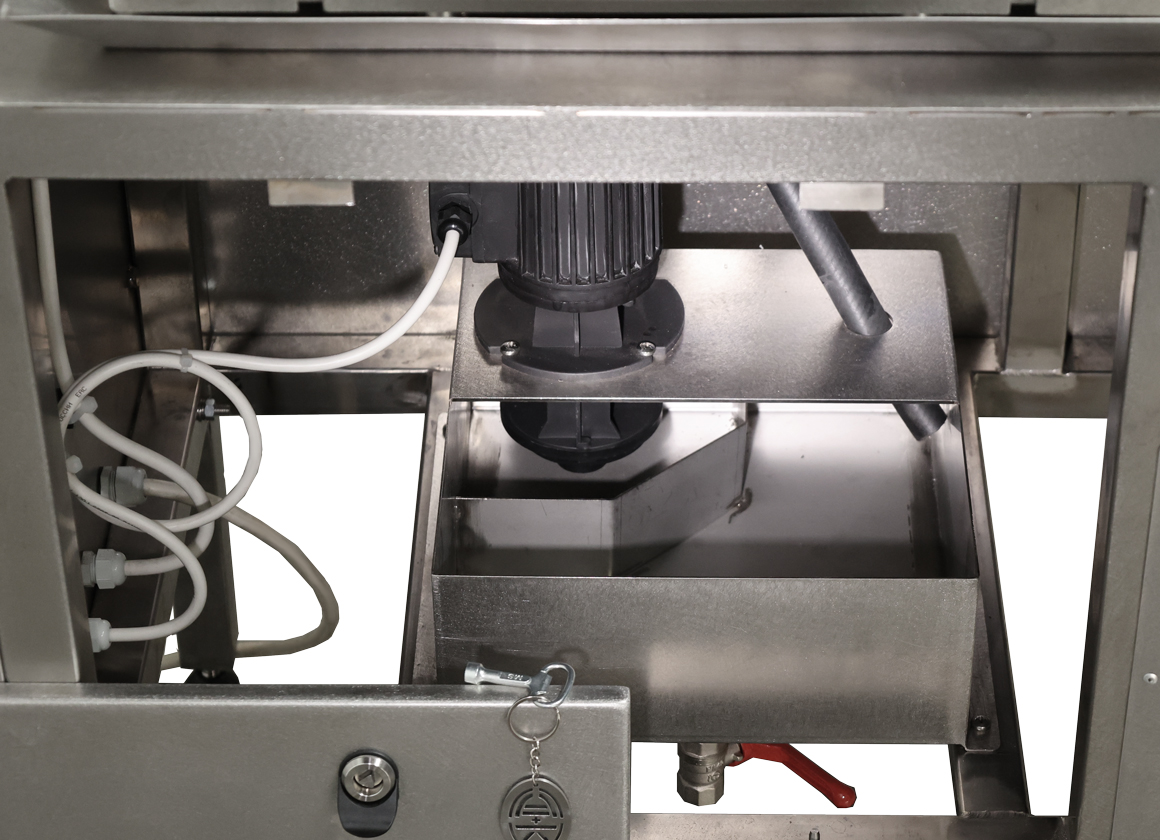

С Систему охлаждения смазочно-охлаждающей жидкостью СОЖ для бережной заточки.  Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.

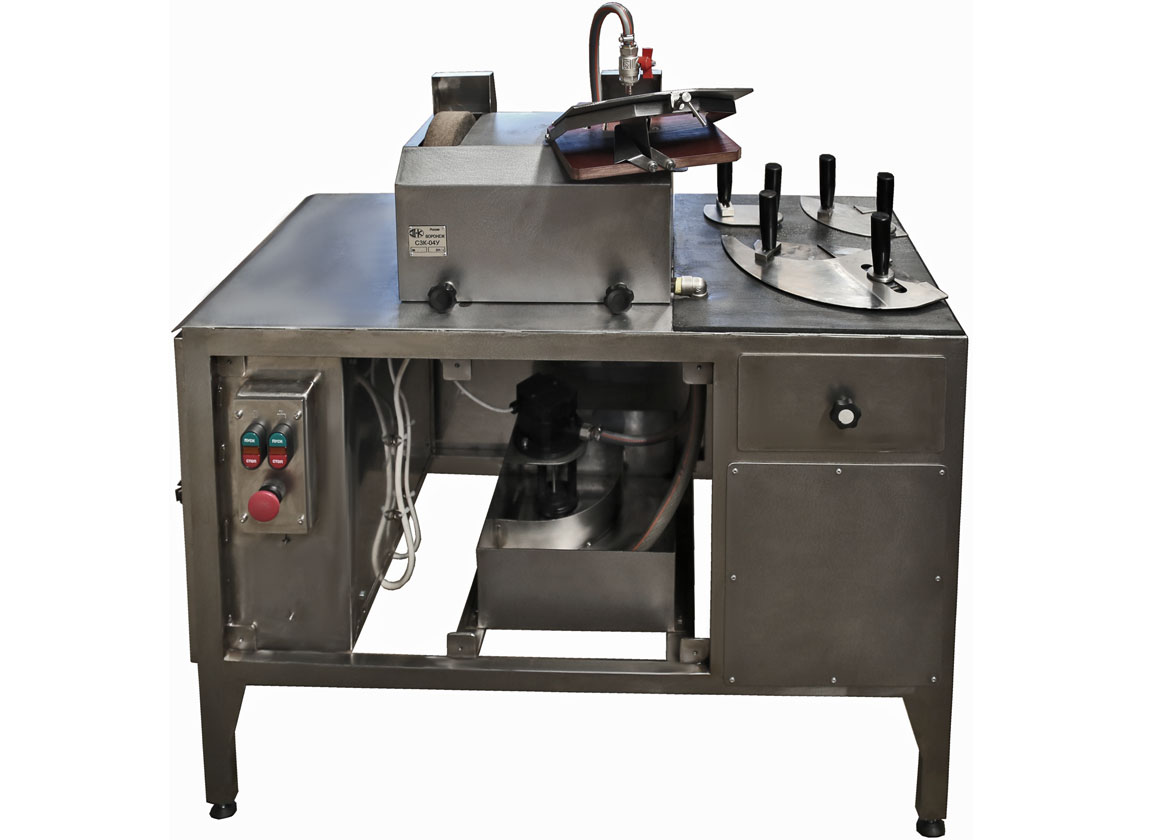

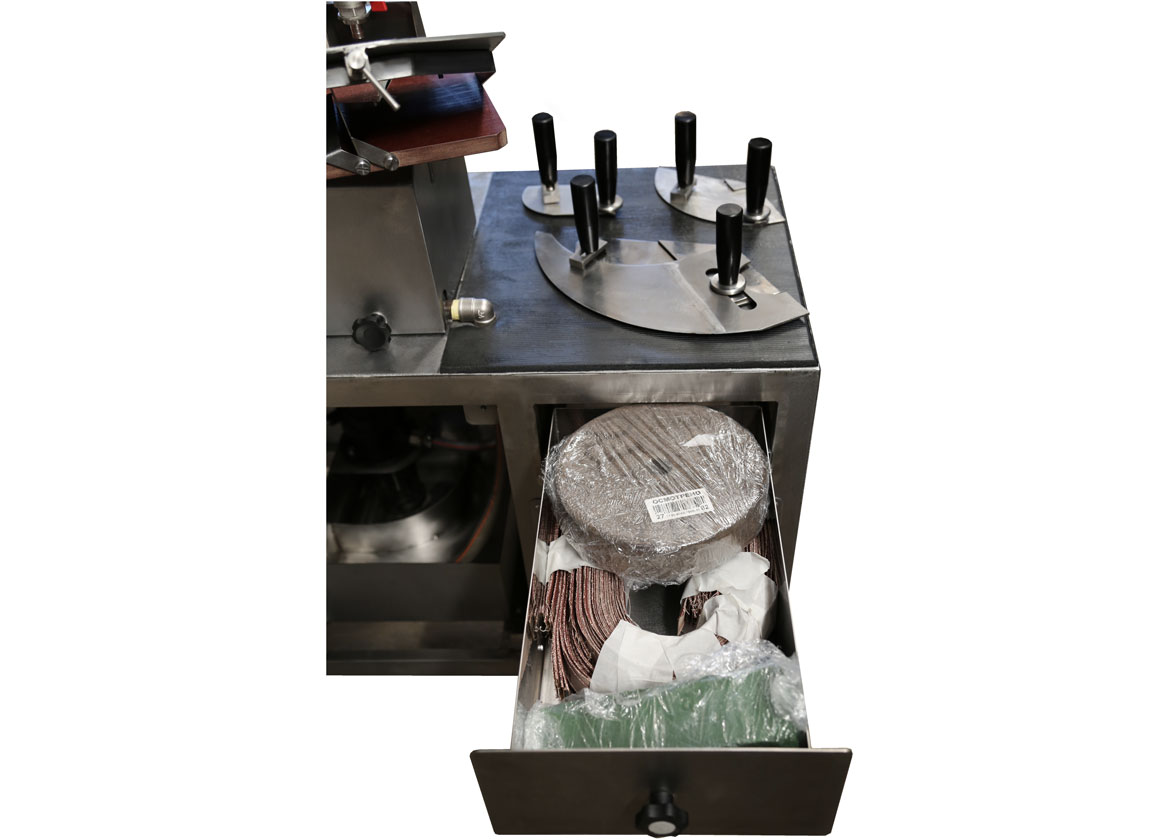

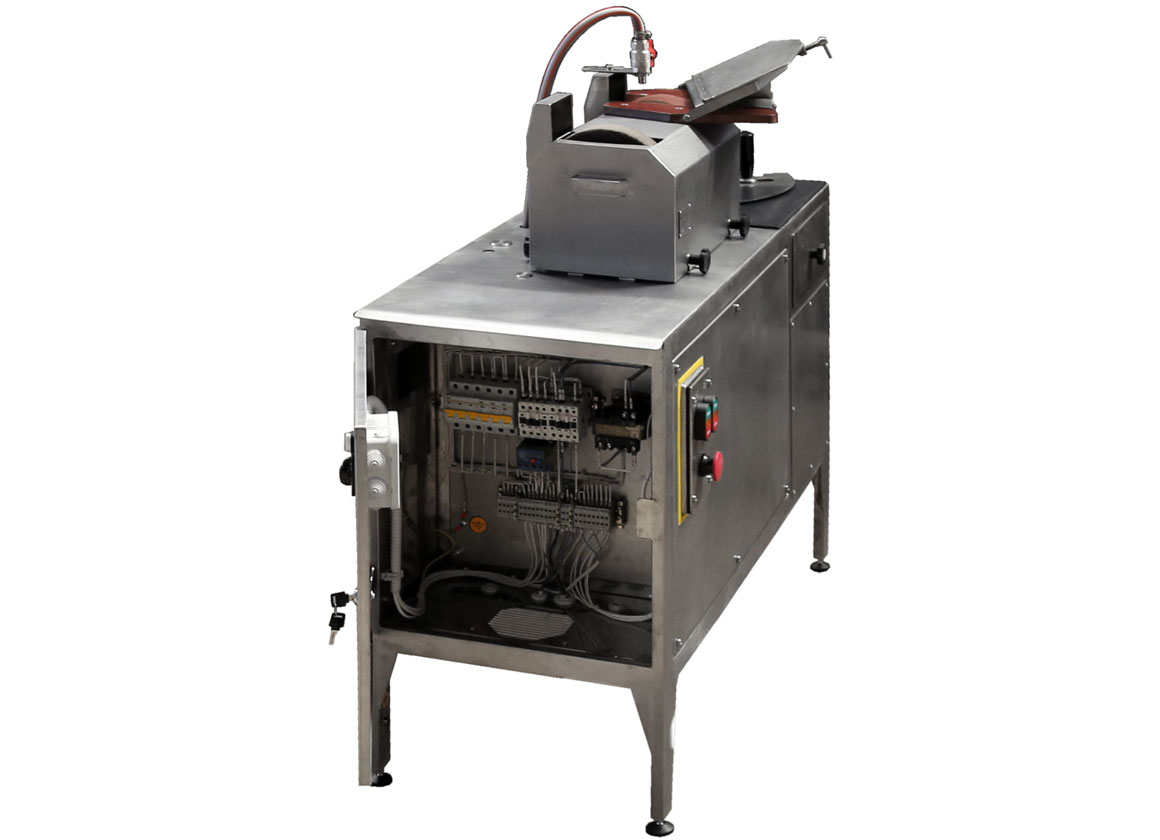

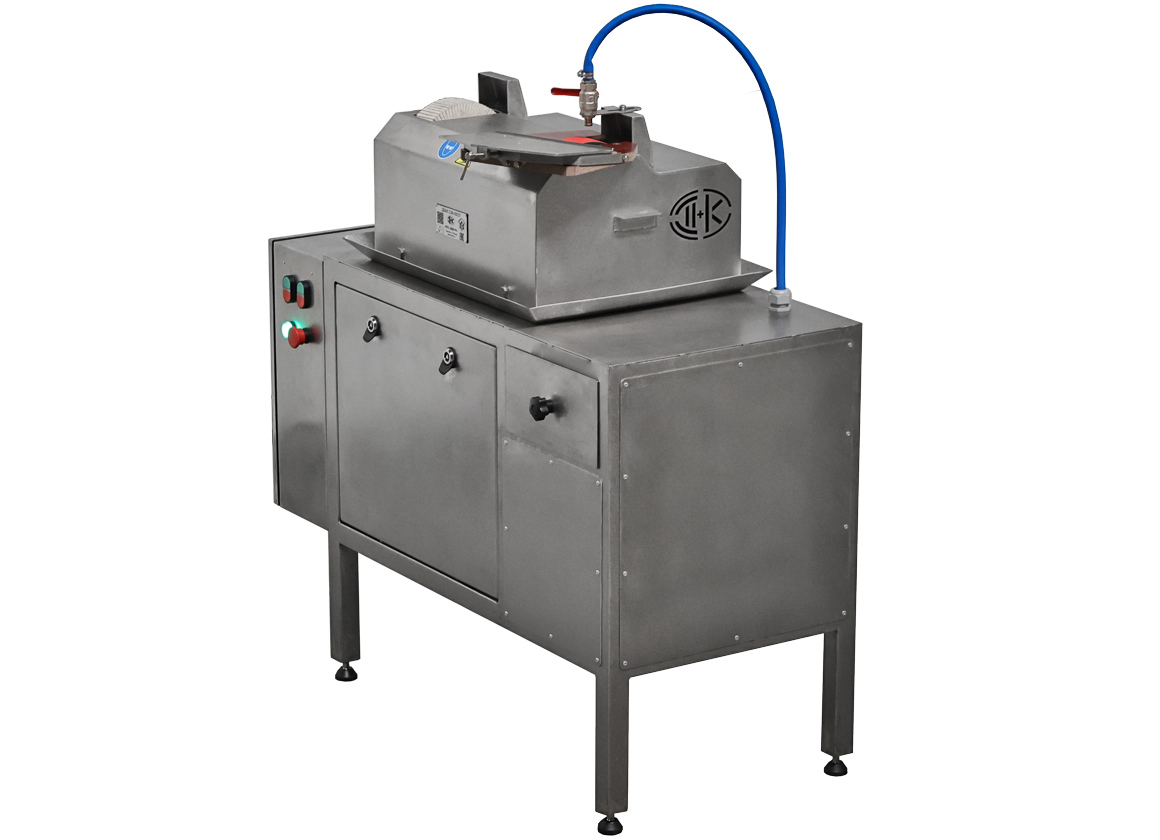

П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка. Габаритные размеры станка СЗК-04УСП со столом: 1070 х 460 х 1360 мм. Масса станка со столом 64 кг

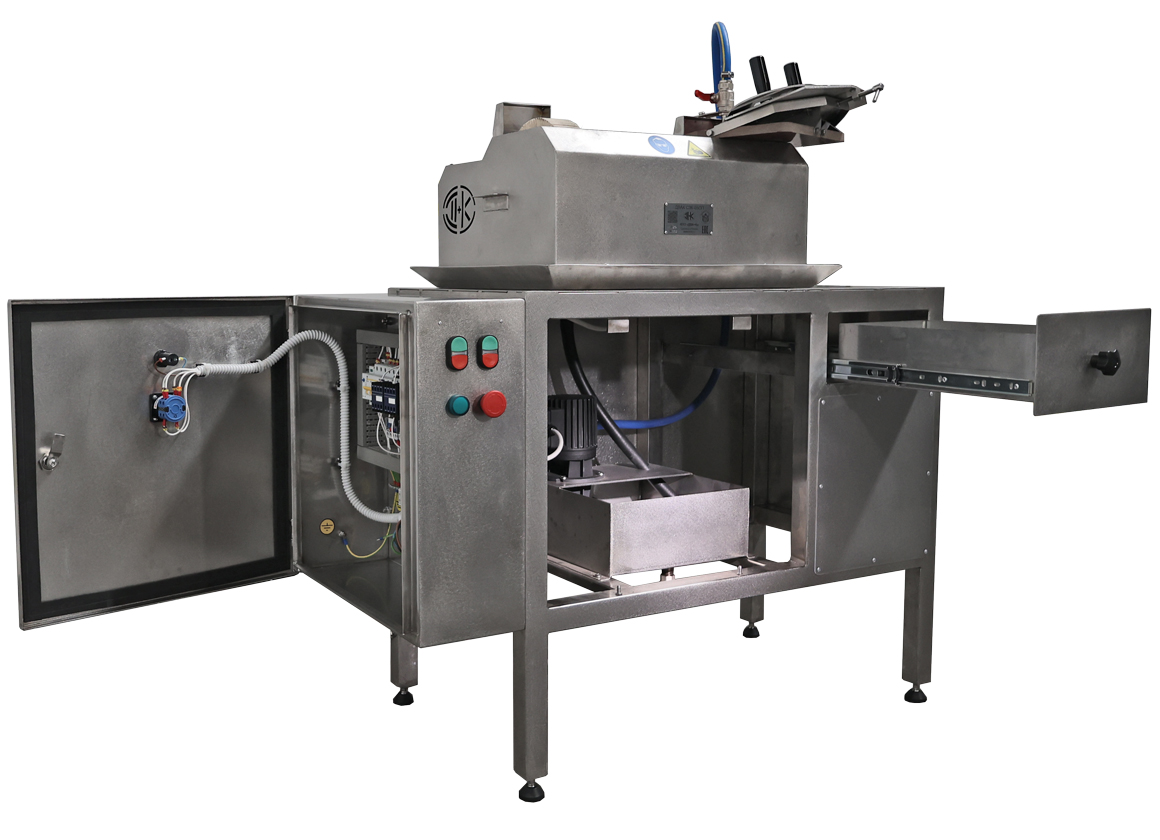

Заточка куттерного ножа грань на СЗК-04УСП в полной комплектации со столом и системой охлаждения СОЖ

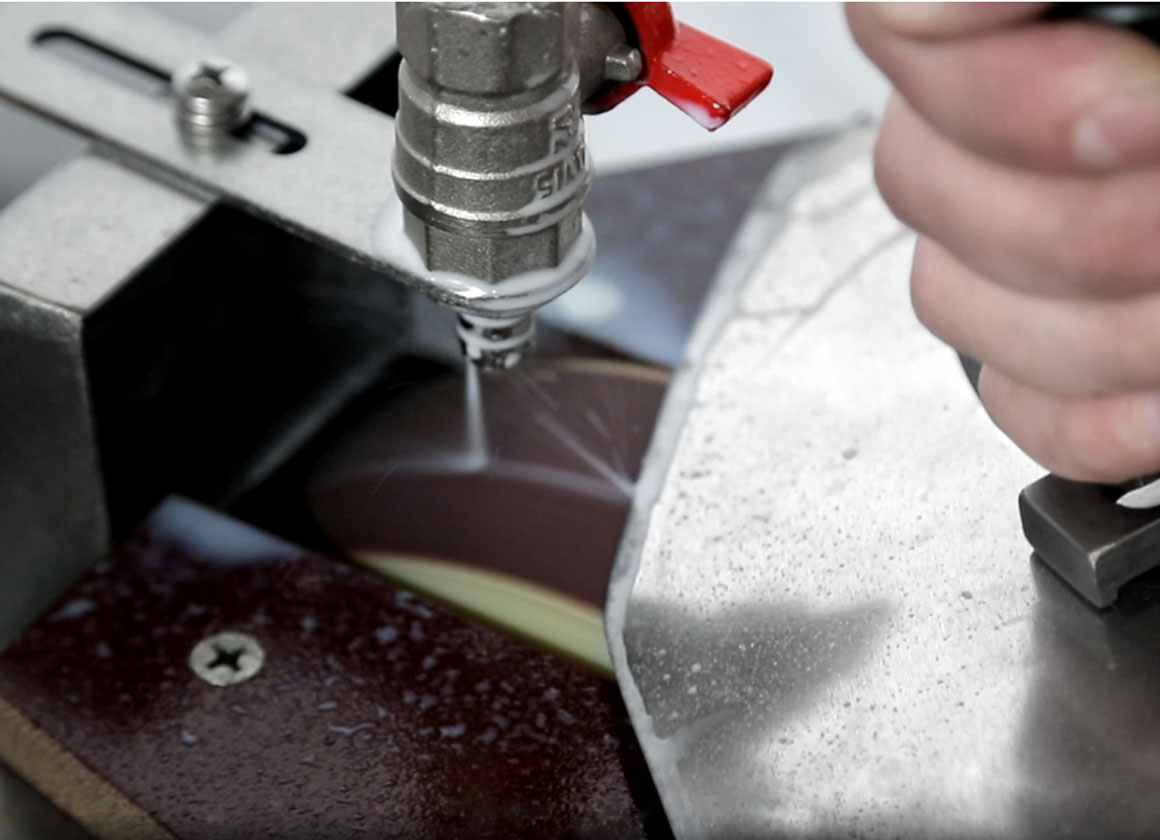

Видео о заточке куттерного ножа на станке ДВАК СЗК-04УС (комплектация с системой оборота охлаждающей жидкости СОЖ)

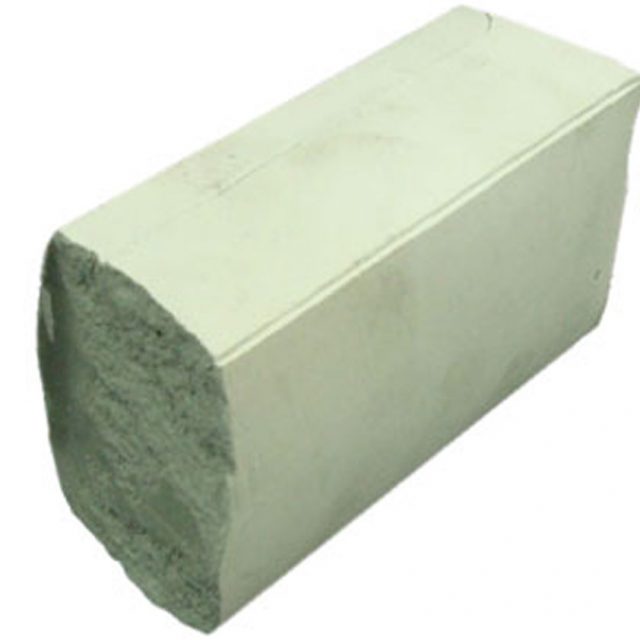

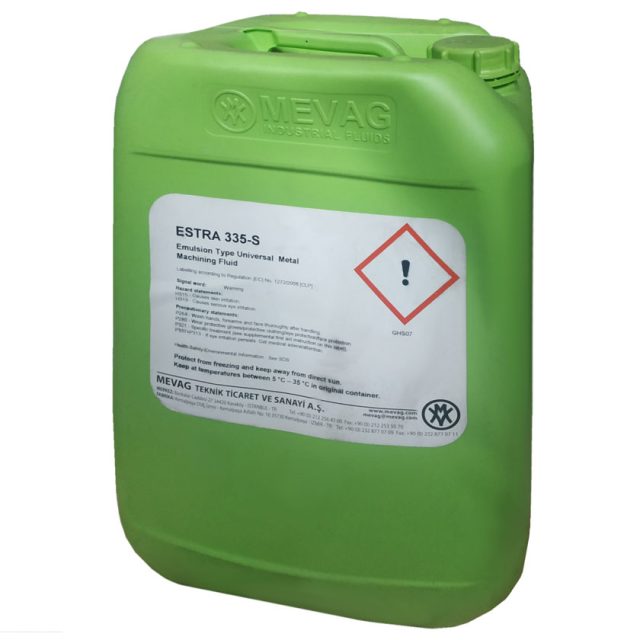

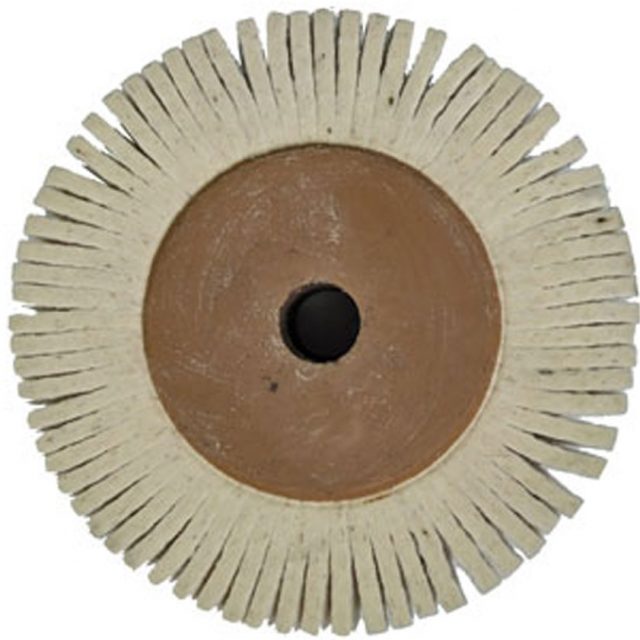

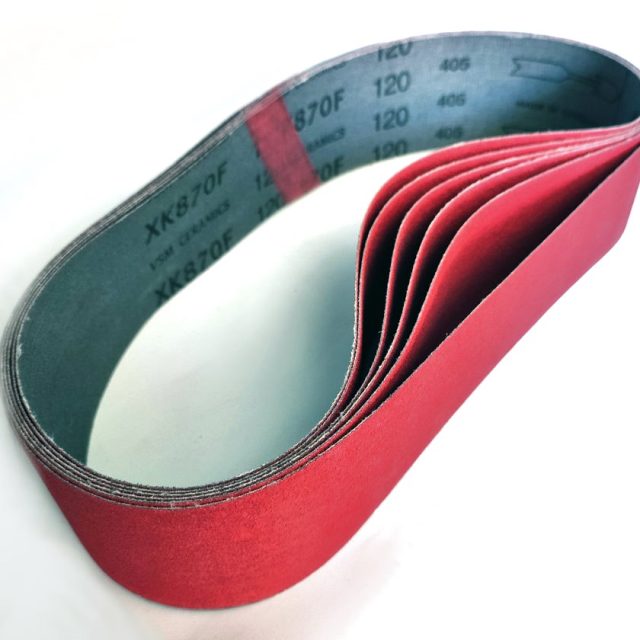

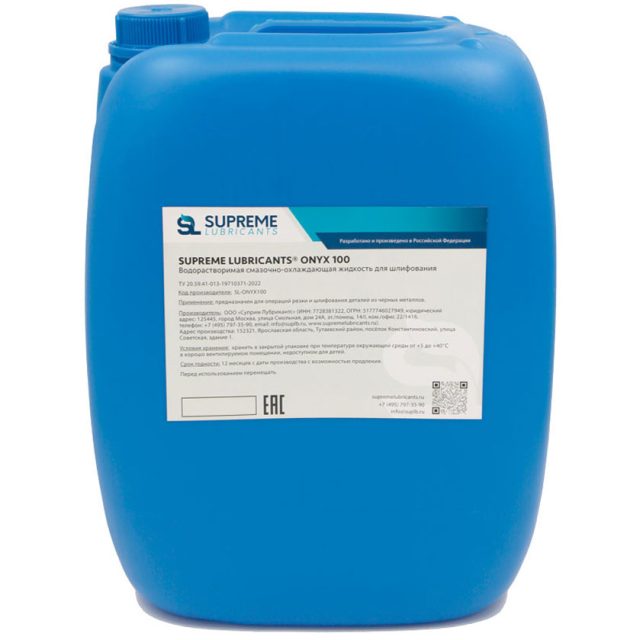

Расходные материалы:
